패키징은 완성된 칩을 포장하는 단계 이상입니다
기존 패키징은 완성된 칩을 보호하고 기판에 연결하는 후공정으로 여겨졌는데요. AI 가속기에서는 연산 칩과 여러 HBM 스택을 하나의 시스템처럼 묶는 설계 단계로 역할이 넓어졌고요. 연결 방식이 달라지면 대역폭과 전력효율뿐 아니라 제품 크기도 달라집니다. 그래서 첨단 패키징은 칩을 만든 뒤 남는 부수 작업으로 보기 어렵습니다.

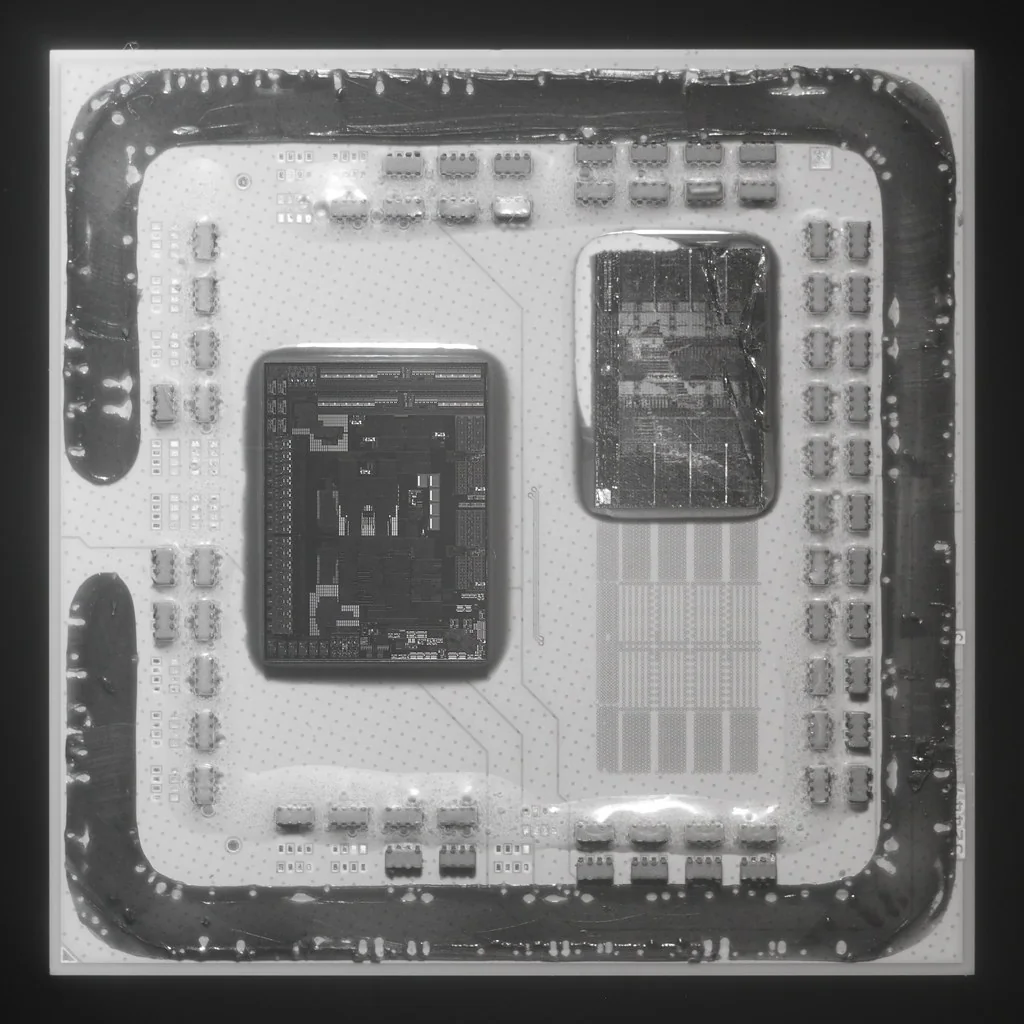

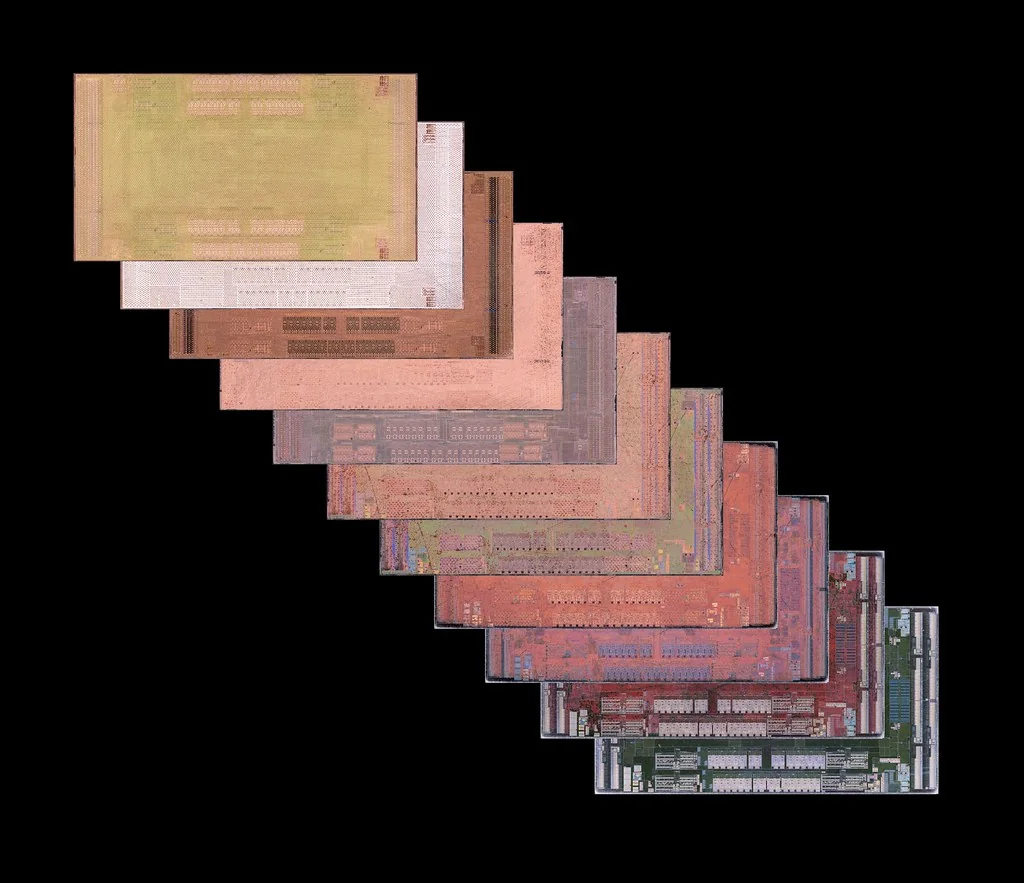

칩렛은 큰 칩을 여러 기능 블록으로 나누는 방식입니다
모든 기능을 하나의 거대한 다이에 넣으면 결함과 비용 부담이 커질 수 있고요. 기능별 칩렛을 따로 만든 뒤 고밀도 연결로 묶으면 서로 다른 공정의 장점을 조합할 수 있죠. 대신 칩렛 사이 통신과 표준, 패키지 수율을 관리하는 능력이 중요해집니다.
HBM과 연산 칩 사이의 거리가 성능을 바꿉니다
HBM이 빠르더라도 연산 칩까지 데이터를 보내는 길이 막히면 시스템 전체 성능은 제한됩니다. GPU와 여러 HBM 스택을 넓은 인터포저 위에 가깝게 놓고 촘촘하게 연결하는 이유인데요. TSMC CoWoS와 삼성전자 I-Cube가 AI 공급망에서 함께 언급되는 것도 이 구간의 생산능력이 최종 출하량을 좌우하기 때문이죠.
패키징도 수율과 생산능력의 제약을 받습니다
여러 칩 가운데 하나만 불량이어도 고가 패키지 전체의 가치가 낮아질 수 있습니다. 열을 빼내는 구조와 휨, 연결 불량을 관리하면서 대량생산해야 하죠. 웨이퍼가 준비됐는데 패키징 라인이 부족해 최종 출하가 늦어지는 상황도 생길 수 있습니다.
경쟁력은 공정과 패키징을 함께 볼 때 드러납니다

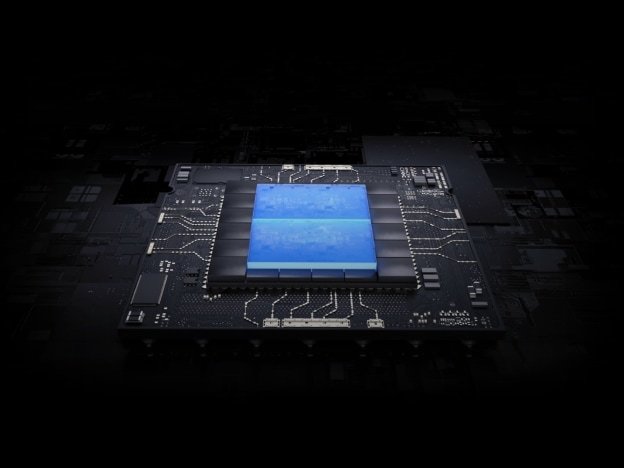

파운드리와 메모리 회사가 패키징을 내재화하거나 전문업체와 협력을 확대하는 이유는 고객의 시스템 요구를 한 번에 맞추기 위해서입니다. 패키징 설비투자와 고객 인증, 생산능력 확대가 실제 매출로 연결되는지도 확인해 보세요. 기술 이름 하나만으로 점유율을 확정하기보다 전체 수율과 공급 일정을 살펴보세요.
패키징 병목은 완제품 출하를 늦출 수 있습니다
연산 칩과 HBM이 준비돼도 인터포저와 기판, 조립·검사 라인이 부족하면 완제품을 제때 출하하기 어렵습니다. 생산능력 증설 발표에서 장비 반입과 고객 인증, 실제 가동 시점을 나눠 봐야 하는 이유죠. 패키징 매출만 늘었는지, 전체 시스템 수율과 납기가 함께 개선됐는지 확인해 보세요. 그래야 경쟁력의 지속성을 판단할 수 있습니다. 패키징 업체의 설비투자와 주요 고객의 양산 일정이 맞물리는지도 따져 봐야겠죠. 연산 능력만 늘고 고객 인증이 늦어지면 출하 효과는 예상보다 뒤로 밀릴 수 있습니다. 기판과 열관리 부품의 공급도 함께 확인할 변수입니다.
자주 묻는 질문
첨단 패키징은 반도체 후공정인가요?
후공정에 포함되지만 AI 시대에는 시스템 설계와 성능을 좌우하는 핵심 기술로 역할이 커졌습니다.
CoWoS와 I-Cube는 같은 기술인가요?
모두 고성능 칩과 메모리를 연결하는 첨단 패키징 계열이지만 회사별 구조와 구현 방식은 다릅니다.
